精品人妻少妇嫩草AV无码专区,久久精品久久久久久久精品,美女脱光光av免费一线网站,中文字幕丰满乱孑伦无码专区,最近好看的2019中文在线一页

專(zhuān)注激光焊機制造十余年 138-2321-4462

—— 激光設備信息 ——

焊接機激光熔覆工藝控制
焊接機激光熔覆工藝控制
文章類(lèi)別：激光設備信息      錄入日期：2012-08-22

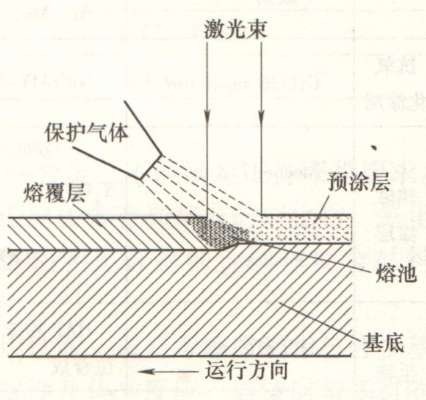

激光熔覆工藝流程激光熔覆的基本流程：基材表面預處理（除油、除銹）——選擇熔覆材料——預置粉末（同步送粉）——預熱——激光熔覆工藝——后熱處理。需指出的是，工藝流程中的預熱和后熱處理并不是必須的，視基材和熔覆材料的特性而定。(2)基材表面預處理.基材表面預處理的主要目的是清除表面的…
激光焊接熱輸入
激光焊接熱輸入
文章類(lèi)別：激光設備信息      錄入日期：2012-08-13

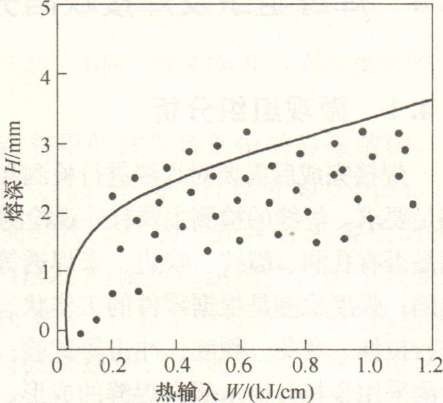

激光焊接熱輸入由于粉末冶金材料內部存在孔隙，其結合強度遠比熔煉材料要低，在保證焊縫熔深的條件下，必須采用最低的熱輸人，以減小焊接熱影響區。焊接熱輸人是激光作用于焊接方向單位長(cháng)度的能量，是能量是否有效利用的重要參數。激光深熔焊的全熔透曲線(xiàn)和板厚有關(guān)，對厚板來(lái)說(shuō)，穩定深熔焊曲線(xiàn)應當包含全熔透曲線(xiàn)。焊接熱輸人w定義為W=P/V(5一1)式中P----工件表面的人射激光功率;V----焊接速度。為研究焊接…
激光焊接速度
激光焊接速度
文章類(lèi)別：激光設備信息      錄入日期：2012-08-13
激光焊接速度當激光功率一定時(shí)，焊接速度成為影響焊縫強度的主要因素。激光深熔焊時(shí)，焊縫熔深幾乎與焊接速度成反比，焊縫熔深及寬度隨焊接速度的加快而減小。焊接速度太快，氣體來(lái)不及逸出，焊縫中易產(chǎn)生氣體，且熔深淺，不能焊透;焊接速度太慢，生產(chǎn)率低，成本高，熱影響區常因過(guò)熱晶粒粗大而脆斷，工件變形也大;焊接速度過(guò)低則會(huì )使材料過(guò)度熔化、燒損和焊穿，刀頭材料燒損嚴重，熱影響區寬，焊縫強度降低。確定焊接速度的上限…
焊接光束偏移量及角焊縫
焊接光束偏移量及角焊縫
文章類(lèi)別：激光設備信息      錄入日期：2012-08-10

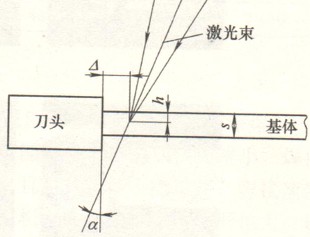

焊接光束偏移量及角焊縫激光焊接光束偏移量及入射方向對焊接質(zhì)量有較大的影響。如圖5-21所示，激光焊接金剛石鋸片時(shí)，由于刀頭比基體厚，屬于厚度不同的兩種材料，所以常采用激光適當偏向基體一側并帶有一定角度，以產(chǎn)生角焊效果。為獲得最好的角焊效果，激光的人射角α一般選在4度--11度，由于刀頭是粉末冶金材料，焊鋒時(shí)易產(chǎn)生飛濺污染透鏡，因此焊接時(shí)焊接光束不是直接作用于接縫處，而是偏向鋼基體一側?！?/dd>
激光焊焦點(diǎn)位置
激光焊焦點(diǎn)位置
文章類(lèi)別：激光設備信息      錄入日期：2012-08-10

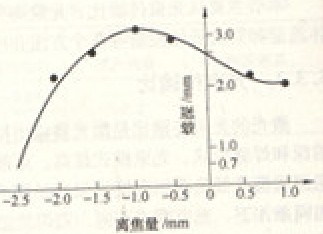

激光焊焦點(diǎn)位置離焦量激光束的焦斑功率密度并不等于作用于工件的光斑功率密度，后者還取決于激光焊焦點(diǎn)平面與工件表面的相對位置(離焦量)，此位置對激光焊過(guò)程有顯著(zhù)的影響。離焦量是指光束激光焊焦點(diǎn)平面與被照射工件表面的距離。當激光焊焦點(diǎn)面位于工件表面之上時(shí)，為正離焦;反之為負離焦。圖5-19所示為在一定條件下，焊縫熔深與離焦量的關(guān)系曲線(xiàn)。研究結果同時(shí)表明:當焦斑遠離工件表面或過(guò)于深人工件表面內部時(shí)，焊縫熔…
激光焊光束傳輸比
激光焊光束傳輸比
文章類(lèi)別：激光設備信息      錄入日期：2012-08-10
激光焊光束傳輸比激光的激光焊光束傳輸比是激光器輸出特性中的一個(gè)重要指標參數，它能夠影響焊縫熔深和焊縫形狀。激光焊光束模式越高，束散角越大，激光焊光束傳輸比越差。就焊接而言，應采用基?；虻碗A模，若模式偏高，則難以滿(mǎn)足焊接質(zhì)址的要求。表5-10表明，在相同條件下，激光焊光束模式不同，則焊縫熔深明顯不同。圖5-18是在一定工藝條件下，激光焊光束模式對焊縫的影響:圖5-18a所示為高階模焊接結果，焊縫寬且…
激光焊接基體制造工藝及技術(shù)要求
激光焊接基體制造工藝及技術(shù)要求
文章類(lèi)別：激光設備信息      錄入日期：2012-08-08
激光焊接基體制造工藝及技術(shù)要求激光焊接基體制造的工藝過(guò)程對激光焊接基體最終質(zhì)量及反映出的使用效果影響非常大。激光焊接基體的加工過(guò)程一般為:方形鋼板-沖內孔-沖外圓-數控銑水槽-熱處理-校平-磨外圓-磨平面-測平面度和直線(xiàn)度。圖5-16所示的公稱(chēng)尺寸和極限偏差應滿(mǎn)足表5-7的要求，激光焊接基體外觀(guān)不應有裂紋、毛刺及銹蝕痕跡，不允許有影響使用性能的工藝孔。表5-7激光焊接基體的尺寸和極限偏差(單位:m…
激光焊接基體形狀
激光焊接基體形狀
文章類(lèi)別：激光設備信息      錄入日期：2012-08-08
激光焊接基體形狀鋸片激光焊接基體的周邊有連續式(滿(mǎn)圓形)和間斷式(齒形)兩種。焊接圓鋸片都采用間斷式周邊激光焊接基體。這種激光焊接基體焊接方便，使用時(shí)容易排屑，金剛石節塊可獲得充分的冷卻。間斷式鋸片激光焊接基體周邊的槽是用作流通冷卻水(或干切時(shí)風(fēng)冷排屑)的，以便切割時(shí)將切削熱和切下的石粉及時(shí)排走。標準槽的形狀有三種:平行邊半圓基底窄水槽形、平行邊半圓基底寬水槽形和平行邊匙孔水槽，如圖5-17所示?！?/dd>
激光焊接鋸片基體
激光焊接鋸片基體
文章類(lèi)別：激光設備信息      錄入日期：2012-08-08
激光焊接鋸片基體基體是金剛石鋸片用來(lái)支撐切割元樹(shù)一鋸齒的主體，同時(shí)又是連接于設備上實(shí)現切割的剛性部件。它應該使鋸片切割盡可能垂直，以減少被切割材料的振動(dòng)。因此，基體的作用十分重要?；w必須選擇高強度鋼材，并經(jīng)過(guò)科學(xué)、嚴格的冷熱加工。1.基體材質(zhì)金剛石圓鋸片工作時(shí)會(huì )受到強烈沖擊和振動(dòng)，所以基體材料必須強度高、不易變形、耐沖蝕。傳統高頻焊接主要是用碳含量高的65Mn,6OSiMn6,8CrV,T10,…
激光打標機掃描振鏡原理示意圖
激光打標機掃描振鏡原理示意圖
文章類(lèi)別：激光設備信息      錄入日期：2012-08-06
打標機掃描振鏡其專(zhuān)業(yè)名詞叫做高速打標機掃描振鏡Galvoscanningsystem,振鏡是一種優(yōu)良的矢量打標機掃描器件。它是一種特殊的擺動(dòng)電機,基本原理是通電線(xiàn)圈在磁場(chǎng)中產(chǎn)生力矩,但與旋轉電機不同,其轉子上通過(guò)機械紐簧或電子的方法加有復位力矩,大小與轉子偏離平衡位置的角度成正比,當線(xiàn)圈通以一定的電流而轉子發(fā)生偏轉到一定的角度時(shí),電磁力矩與回復力矩大小相等,故不能象普通電機一樣旋轉,只能偏轉,偏轉…
共60條記錄 首頁(yè) 上一頁(yè) 2 下一頁(yè)  末頁(yè) 10條/頁(yè)，共6頁(yè)



精品人妻少妇嫩草AV无码专区,久久精品久久久久久久精品,美女脱光光av免费一线网站,中文字幕丰满乱孑伦无码专区,最近好看的2019中文在线一页
